一、设备概述

  PTC130S一拖二全自动平面口罩机由一台口罩本体机和二台耳带机组成，加入了自动传送带和连线机，设计除了提高生产效率、减低人工成本外，整机从入料、鼻线、封边、裁切成品均为自动化作业，需一人操作。设备采用超音波焊接方式，样式美观、卫生。全自动一拖二平面口罩机生产的耳带式平面口罩具有佩戴舒适，无压迫感，过滤效果好，契合人的脸型，可适用于医疗，电子，建筑等行业。

二、设备基本参数

1、设备型号：PTC130S；

2、设备尺寸规格：长×宽×高：5700mm×3600mm×1800mm（含一拖二外耳带设备）。

3、设备功能模块、平面布置图：

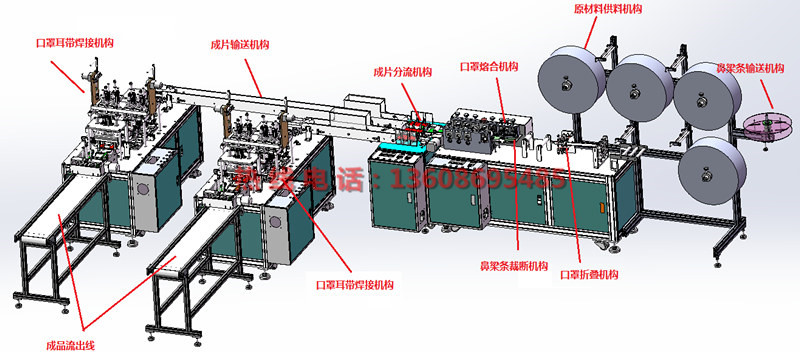

图1 平面口罩生产线一拖二设备功能布局图

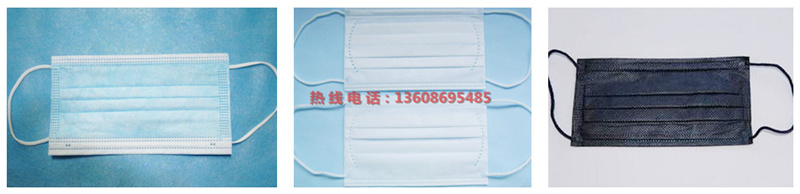

4、可生产平面口罩尺寸规格：18×9cm（成人），15×9cm（儿童）；

5、设备生产速度：100PCS-130PCS/min；

6、机台特点：

6.1、整机从入料、鼻线封边、裁切成品均为自动化作业，需一人操作。

6.2、电脑PLC编程控制，伺服电机驱动，自动化程度高。

6.3、原材料自动张力控制，保证原材料张力均衡。

6.4、机架结构采用铝合金制作不生锈、易清洁、美观等特点。

6.5、稳定性高、故障率低、美观不生锈。

6.6、光电(光纤)检测原料，避免失误减少浪费。

7、可更换模具做儿童或成人、其他款（标准成人款），儿童的需定制。

8、生产口罩类型：可生产一至三层口罩。

9、动力系统：220V-50/60HZ。

10、设备总功率：12.5kW，实际使用功率小于12.5kW。

11、设备气压需求：0.5-0.7MPa。

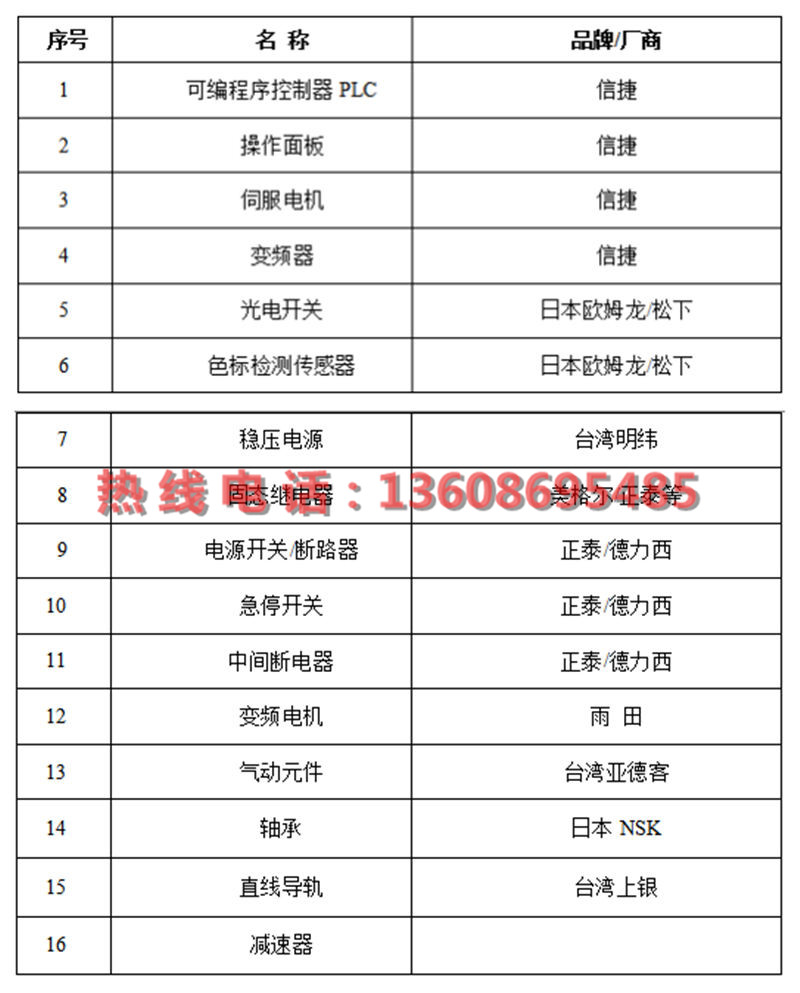

三、主要元器件配置

注意知悉：根据市场的产品缺货情况，如无以上品牌的产品，将采用同等质量的产品置换，望理解支持。

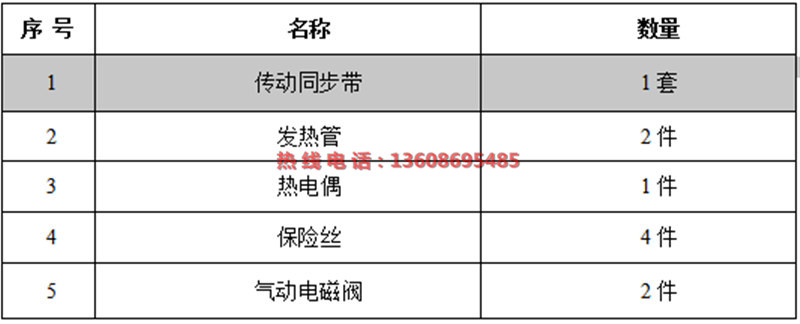

五、易损件清单

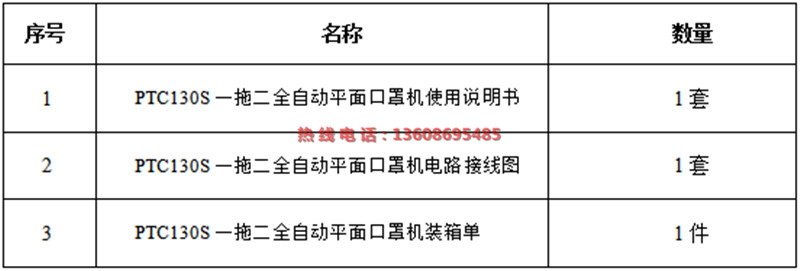

六、随机技术文本

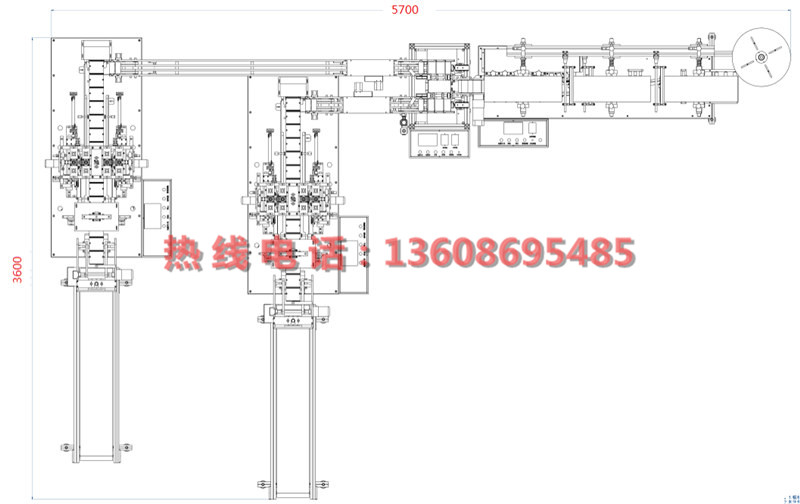

七、设备布置图如下
